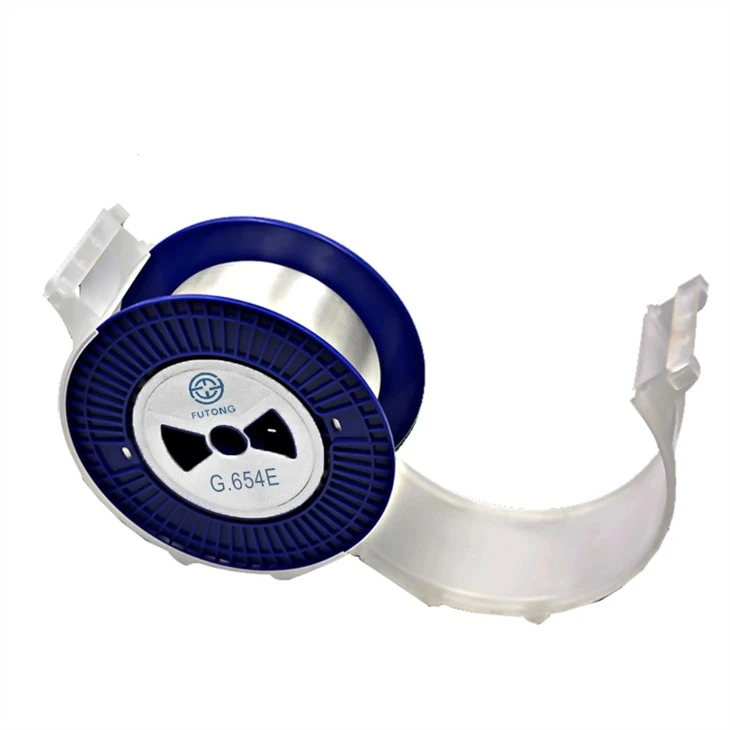

Тип влакна: Г.654Е
ФУТОНГ Г.654.Е влакно је нова врста једномодног оптичког влакна са померањем граничне таласне дужине. Усклађен је са стандардом Г.654.Е који препоручује ИТУ-Т. Са ултра-ниским пригушењем и већом ефективном површином, погодан је за пренос на велике удаљености док смањује потребу за местима за појачавање.
| Не | Спецификација | Валуе | ||
| Геометријске карактеристике | ||||
1 | Пречник поља мода на 1550 нм | 12.5 ± 0.5 µm | ||
2 | Грешка концентричности језгра и облоге | Мање или једнако 0.6 µм | ||
3 | Пречник облоге | 125.0 ± 1.0 µm | ||
4 | Облога није кружна | Мање или једнако 1.0 проценат | ||
5 | Материјал за облагање | УВ отврдљиви акрилат | ||
6 | Пречник премаза | 245 ± 10 µм (необојено) | ||
7 | Грешка концентричности облоге/превлаке | Мање или једнако 12.0 µм | ||
8 | Увијање влакана | Веће или једнако 4.0 метра | ||
| Оптичке карактеристике | ||||
| 9 | Слабљење на 1550 нм | Појединац | Мање или једнако 0.175 дБ/км | |
10 | Веће или једнако 90 процената укупног (основа дужине) *1 | < 0.170=""> | ||
11 | Слабљење на 1625 нм | Појединац | Мање или једнако 0.195 дБ/км | |
12 | Веће или једнако 90 процената укупног (основа дужине) *1 | < 0.190=""> | ||
13 | Дисконтинуитет тачке слабљења | Мање или једнако 0.05 дБ | ||
14 | Хроматска дисперзија на 1550нм | 17~ 23 пс/нм/км | ||
| 15 | Нагиб хроматске дисперзије на 1550нм | {{0}}.05~ 0,07 пс/нм2/км | ||
16 | Таласна дужина пресека кабла (цц) | Мање или једнако 1530 нм | ||
17 | Максимални ПМД појединачних влакана*2 | Мање или једнако 0.1 пс/ркм (мерено лабаво намотаним влакном) | ||
18 | Мање или једнако 0.15 пс/ркм (мерено на колуту) | |||
19 | Напомена *1: „90 процената од укупног броја“ ће се применити само на целу дужину наруџбенице са укупном количином од 4,000 км или више. | |||
| Механичке карактеристике | ||||
20 | Доказ нивоа стреса | 1,2 процента (0.86 Гпа) за 1 секунду или еквивалентно | ||
21 | Сила траке премаза (Ф) | 1,3 Н Мање или једнако Ф Мање или једнако 8,9 Н (врх) | ||
22 | Н Мање или једнако Ф Мање или једнако 5 Н (просек) | |||
23 | Губитак макро савијања на 1550 и 1625 нм (60 ммφ, 100 обртаја) | Мање или једнако 0.10 дБ | ||
24 | Динамичка затезна чврстоћа (средња; 0,5 м) | Мање или једнако 3,8 ГПа (веће или једнако 550 кпси) (нестаро) | ||
25 | Веће или једнако 3.0 ГПа ( веће или једнако 440 кпси) (стари) | |||
26 | Динамички умор | 20 (номинална вредност) | ||
| Карактеристике животне средине | ||||
27 | Индукована промена слабљења на 1550 и 1625 нм | |||
28 | -60ºЦ ~ плус 85ºЦ мењање температуре | Мање или једнако 0.05 дБ/км | ||
29 | -10ºЦ ~ плус 85ºЦ/98 процената релативне влажности температуре циклуса | Мање или једнако 0.05 дБ/км | ||
30 | плус 23ºЦ потапање у воду | Мање или једнако 0.05 дБ/км | ||
31 | плус 85ºЦ топлотно старење | Мање или једнако 0.05 дБ/км | ||
32 | плус 85ºЦ/85 процената РХ влажне топлоте | Мање или једнако 0.05 дБ/км | ||
| Паковање | ||||
33 | Дужина паковања | 25,2 км и/или 50,4 км Веће или једнако 60 процената | ||
34 | Назив типа споол | СД (мали) | СК (средњи) | |
35 | Величина калема | Прирубница | 235 мм | 265 мм |
36 | Ширина | 108 мм | 169 мм | |
37 | Рупа за вретено | 25,4 мм | 25,4 мм | |
38 | Максимална дужина влакана | 25,2 км | 50,4 км | |
39 | Техничке карактеристике | |||
40 | Ефективни групни индекс преламања | 1.464 @ 1550 нм | ||
